Лабораторный комплекс «Электропитание устройств и систем»

Лабораторный комплекс предназначен для обеспечения практического изучения студентами принципа работы и характеристик различных схем вторичного электропитания. Лабораторный комплекс позволяет провести лабораторные работы по изучению выпрямителей однофазного и трехфазного тока, работающих на различные виды нагрузки, сглаживающих фильтров, стабилизаторов постоянного напряжения, преобразователей постоянного напряжения.


Конструктивно комплекс выполнен в напольном исполнении. На верхней полке лабораторной стойки установлен базовый модуль в металлическом корпусе.

На лицевой стороне базового модуля расположены три панели, две из которых (левая и правая) являются стационарными (далее стационарный блок 1 и стационарный блок 2), а средняя панель вместе с установленными на ней элементами и платами является съемной (далее сменный блок). Тема лабораторной работы определяется видом устанавливаемого сменного блока (всего предусматривается 4 различных сменных блоков).



На лицевых панелях стационарных и сменных блоков изображена функциональная схема, выведены необходимые контрольные гнезда и органы управления. Элементы схем отдельных блоков соединены с гнездами, необходимыми для коммутации схем.



Стационарный блок 1, включает в себя:

  • встроенный источник питания от однофазной сети переменного тока 220 В / 50 Гц и от трехфазной сети переменного тока с фазным напряжением 220 В / 50 Гц;
  • 3-х фазное и однофазное защитно-коммутационные устройства с обмотками управления 24 В постоянного тока с кнопками управления;
  • устройства защиты от коротких замыканий и перегрузок, обеспечивающие отключение исследуемых цепей при превышении потребляемым током значения 0,5 А;
  • устройства защиты от коротких замыканий и перегрузок источников питания, обеспечивающие отключение вторичных обмоток трансформаторов при превышении током значения 0,9-1,0 А;
  • устройства задержки включения защитно-коммутационных устройств на 0,2-0,4 с для исключения ложных срабатываний при включении;
  • устройства звуковой и световой сигнализации о перегрузке;
  • цифровой амперметр постоянного и переменного тока с пределами измерений: 2 мА, 20 мА, 200мА и 2А;
  • цифровой вольтметр для измерения постоянного и переменного напряжения с пределами измерений: 2В, 20В, 200В;
  • цифровой ваттметр, позволяющий измерять активную и реактивную мощности в нагрузке, угол сдвига фаз между напряжением и током в цепях переменного тока, действующие значения напряжений и токов в измеряемых цепях.

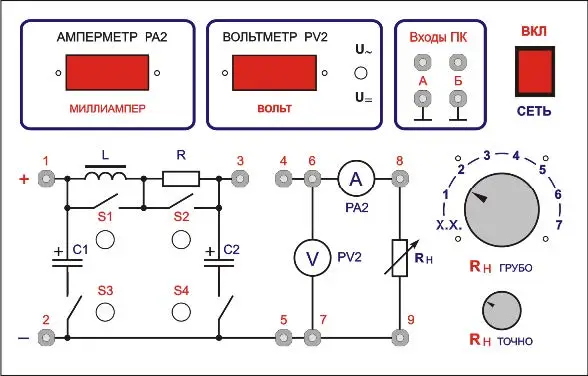

Стационарный блок 2, включает в себя:





  • миллиамперметр постоянного тока с классом точности 1,0;
  • универсальный вольтметр, с возможностью выбора режима измерения постоянного и переменного тока;
  • схемы сглаживающих фильтров с переменной структурой и параметрами;
  • регулируемую нагрузку, с возможностью грубой и точной регулировки.

Данный блок позволяет проводить исследование ёмкостного, индуктивного, Г и П- образного сглаживающих фильтров.

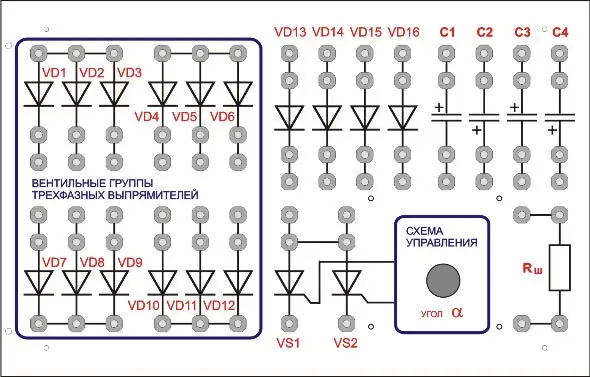

Сменный блок 1 «Выпрямители», включает в себя:

  • вентильные группы трехфазных выпрямителей, состоящие из четырёх подгрупп по три выпрямительных диода;
  • четыре отдельных выпрямительных диода, гальванически изолированных от вентильных групп;
  • четыре электролитических конденсатора, гальванически изолированных от вентильных групп;
  • группа из двух тиристоров и схема управления ими, с возможностью плавного изменения угла управления ими.;
  • шунтирующий резистор.

Данный блок позволяет провести исследование электронных однофазных и трехфазных управляемых и неуправляемых выпрямителей.

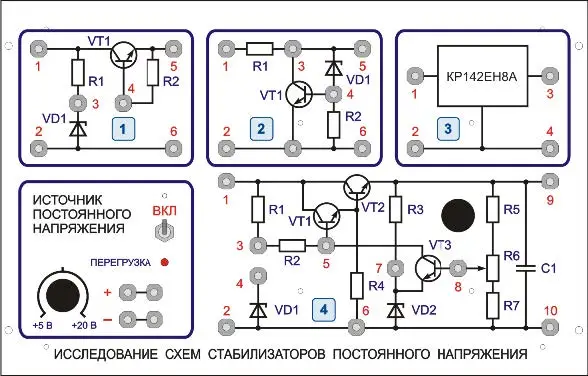

Сменный блок 2 «Стабилизаторы напряжения», включает в себя :



  • схему параметрических и пассивных компенсационных стабилизаторов с последовательным и параллельным включением регулирующего элемента;
  • схему компенсационного стабилизатора на дискретных элементах с усилителем в цепи обратной связи;
  • схему компенсационного стабилизатора в интегральном исполнении на микросхеме КР142ЕН8А или эквивалентной;
  • источник постоянного напряжения с возможностью плавного регулирования уровня и индикацией перегрузки.

Данный блок позволяет провести исследование указанных выше схем стабилизаторов постоянного напряжения.

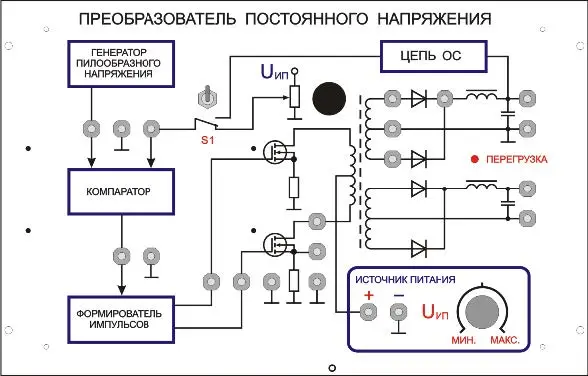

Сменный блок 3 «Преобразователь постоянного напряжения», включает в себя:

  • импульсный преобразователь постоянного напряжения на МОП транзисторах с гальванической развязкой входной и выходной цепей, включая схему управления;
  • источник постоянного напряжения с возможностью регулировки уровня и встроенным индикатором перегрузки.

Данный блок позволяет провести исследование импульсного преобразователя постоянного напряжения в различных режимах работы.

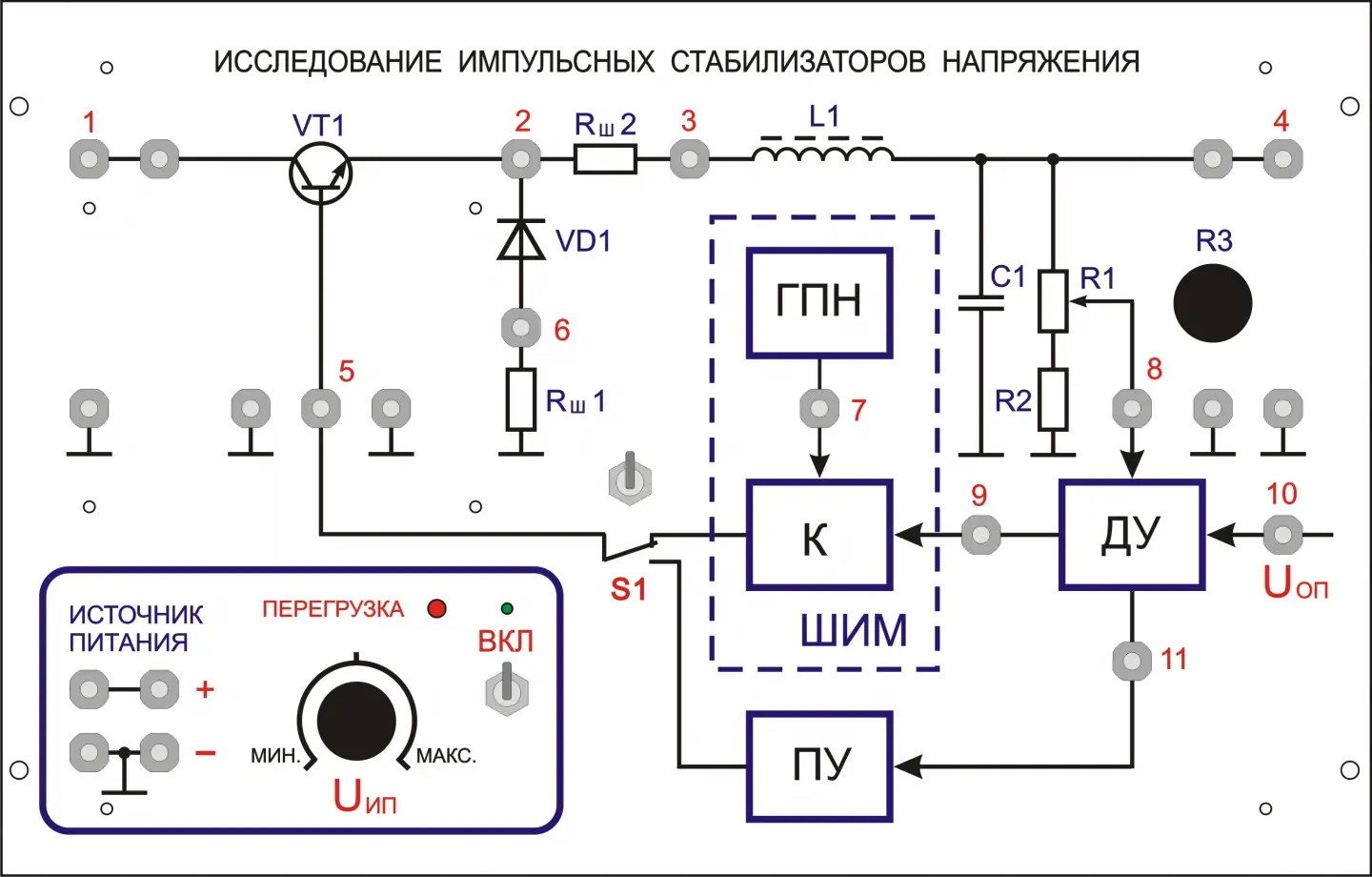

Сменный блок 4 «Исследование импульсных стабилизаторов напряжения» включает в себя:

  • генератор пилообразного напряжения;
  • компаратор;
  • широтно-импульсный модулятор;
  • пороговое устройство;
  • дифференциальный усилитель;
  • источник постоянного напряжения с возможностью плавного регулирования уровня и индикацией перегрузки.

Выходное напряжение источника регулируется в пределах от 12 до 18 Вольт. Источник защищен от перегрузки. При перегрузке напряжение на выходе источника автоматически отключается и срабатывают звуковой и светодиодный сигналы о перегрузке.



Данный блок позволяет определить численные значения показателей качества импульсного стабилизатора постоянного напряжения с релейным управлением и с широтно-импульсным управлением. Сменный блок позволяет наблюдать формы напряжений и токов в различных точках схемы стабилизатора при релейном и широтно- импульсном управлении регулирующим элементом.



Стойка лабораторная имеет следующие характеристики:

Стойка лабораторная с полкой для оборудования, с возможностью регулировки высоты столешницы и полки. Стойка выполнена на основе металлического каркаса, покрытого краской светлых тонов, имеет столешницу и полку для оборудования. Столешница толщиной 25 мм ламинирована матовым пластиком, устойчива к истиранию и воздействию различных химикатов.



Размеры стойки: 1200*700*1400 мм. Столешница регулируется по высоте, диапазон регулирования высоты столешницы 50 мм. Суммарная допускаемая нагрузка на столешницу 250 кг.



Полка толщиной 25 мм ламинирована матовым пластиком, устойчива к истиранию и воздействию различных химикатов. Полка крепится на задних стойках. Размеры полки: длина 1200 мм, ширина 300 мм.



Полка для оборудования регулируется по высоте, диапазон регулирования высоты полки 450 мм. Суммарная допускаемая нагрузка на полку 50 кг.



Комплект соединительных проводов

Комплект соединительных проводников содержит провода:

  • длиной 150 мм - 10 шт.
  • длиной 300 мм - 20 шт.
  • длиной 500 мм - 10 шт.

На обоих концах проводников установлены однополюсные стандартные вилки диаметром 4 мм.

Методические рекомендации к проведению лабораторных работ

Методические рекомендации к каждой лабораторной работе содержат разделы:

1) Цель работы.

2) Порядок выполнения работы.

3) Исследуемые электрические схемы и порядок измерений.

4) Содержание отчёта.

Электропитание лабораторного комплекса осуществляется от сети переменного тока (220В,50Гц). Предусмотрено заземление установки через специальную клемму, установленную на корпусе установки.



КОМПЛЕКТ ПОСТАВКИ

  1. Базовый модуль учебной лабораторной установки, включающий в себя: трехфазный трансформатор, однофазный трансформатор, схемы защиты трансформаторов от перегрузок и короткого замыкания, встроенные цифровые измерительные приборы (два амперметра и два вольтметра), блок нагрузок, коммутируемые сглаживающие фильтры, встроенные источники питани.-1шт.
  2. Сменный блок «Изучение выпрямителей» - 1шт.
  3. Сменный блок «Изучение стабилизаторов напряжения» - 1шт.
  4. Сменный блок «Преобразователь постоянного напряжения» - 1шт.
  5. Сменный блок «Исследование импульсных стабилизаторов напряжения» - 1шт.
  6. Стойка лабораторная - 1шт.
  7. Комплект соединительных проводов- 1шт.
  8. Комплект документации, включающий методические рекомендации- 1шт.
